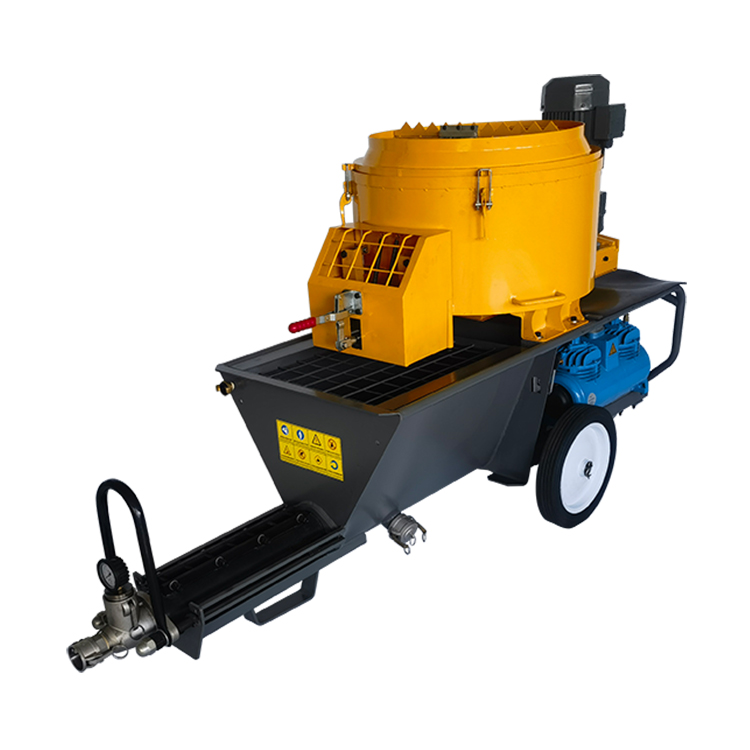

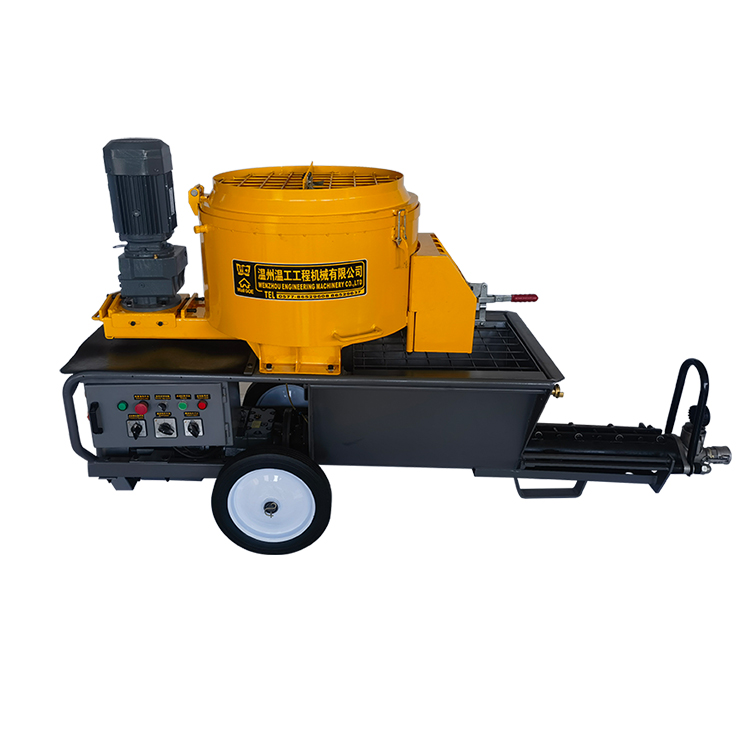

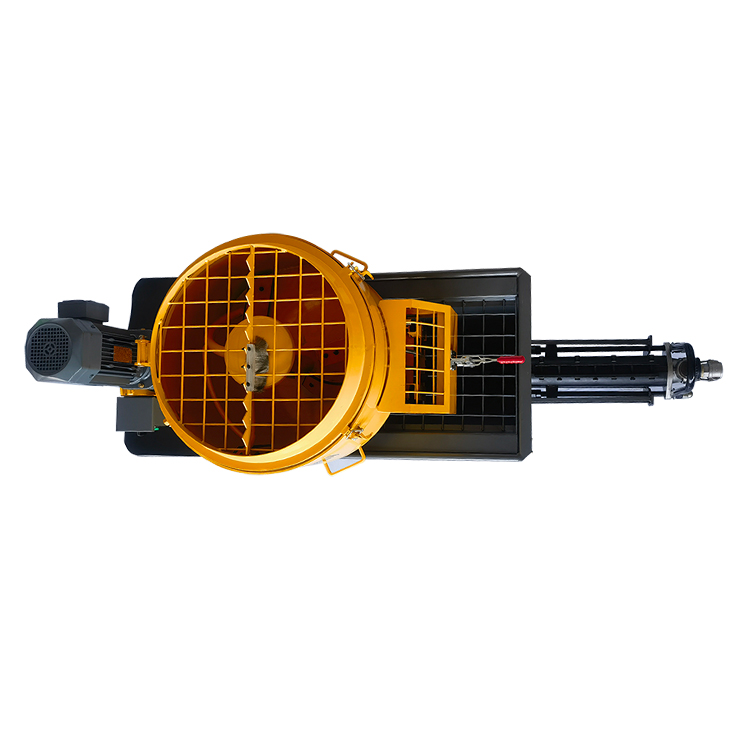

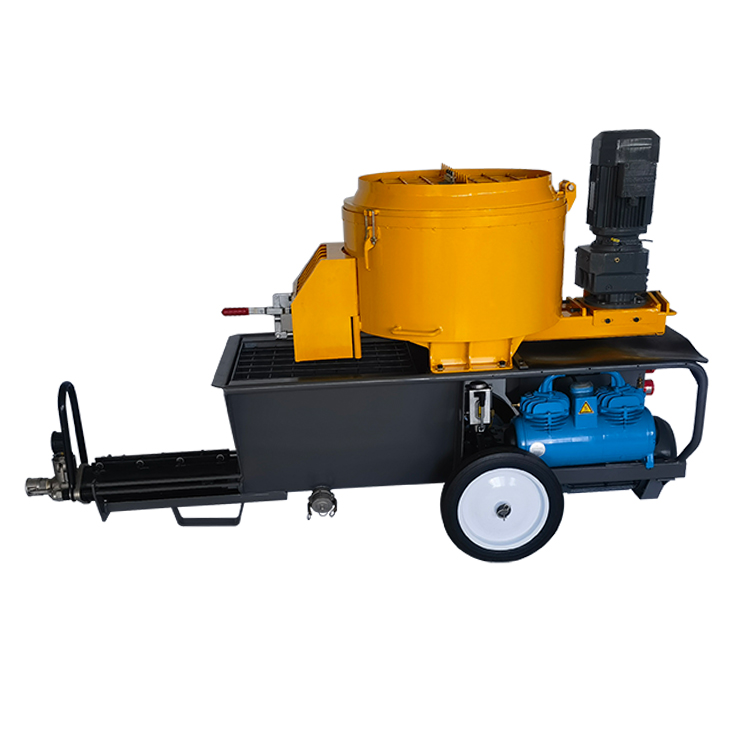

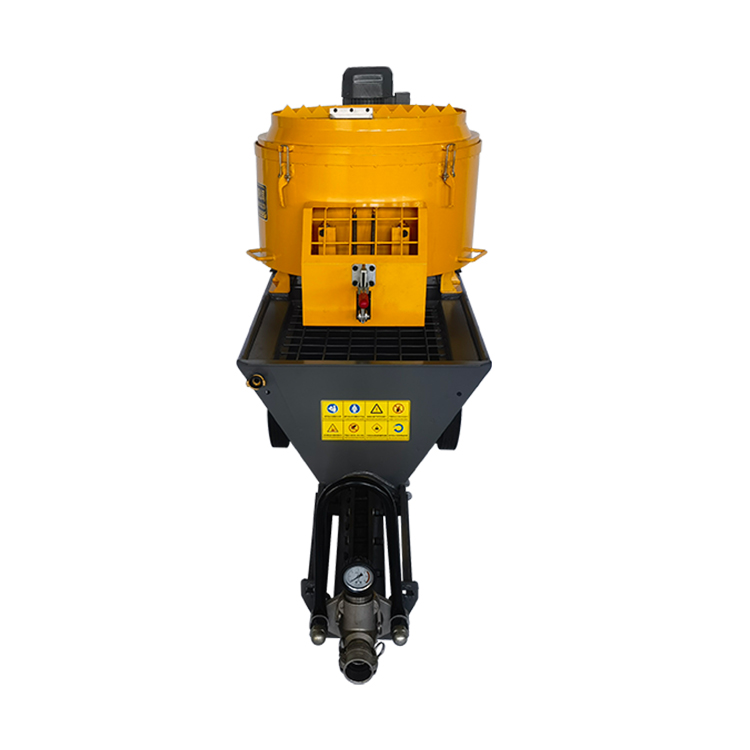

JPL-70型立式攪拌砂漿泵、噴涂機
- 聯系我們
- 電話：0577-8652 9932
- 手機：138 0655 0113
- 郵箱：sales01@cngcjx.com
- 網址：www.hackjj.cn
產品描述
特點:
JPL型立式攪拌砂漿泵、噴涂機 為溫工上世經九十年代引進德國Putzmeister技術，在JP泵送噴涂機的基礎上，增加配置高速混合砂漿立式強制型攪拌機。特殊的攪拌效果，使整機壓力泵送、噴涂砂漿或灌漿運行更加穩定、流暢。經20多年不斷創新，產品具有十大突出技術:
螺桿泵主電機由德國NORD公司提供配套，該電機最大特點是電機功率因素、電機效率均為國際先進指標。此外，根據用戶需求選擇配置國產優質伺服電機Y2系列異步電機、內燃式發動機作原動機。
配套主電機變速器分為機械無級變速、調頻、繞組多項技術供選，其共同特點減速器均高強齒輪組合，耐磨、耐高溫，應用加強型徑向和軸向輸出軸承、高精密封裝置。
螺桿泵的定子(又稱膠套)采用高分子材料組合純天然橡膠成型，經西北工業大學高分子科學與技術重點實驗室(國家橡膠材料檢測單位)，通過紅外光譜對比綜合測試(分析報告文件號:西北工業大學NO:F2013022)，定論為螺桿泵定子與國外同類產品橡膠材質相似。
機器設置獨有的螺桿泵（轉子、定子）在現場即時即地裝卸導軌，更新、拆裝螺桿泵（轉子、定子），完全不存在繁瑣，無須不堪負重。
獨特的傳動軸設計:以抗彎、抗扭轉高強六角鋼為主軸配置間斷螺旋片(不同于纏繞螺旋帶)，兩端配裝壓力精密鑄造成型的高強不銹鋼十字節，不僅具有良好的調心傳動功能，而且具有重復二次攪拌漿料的作用，確保料倉中砂漿不離析、不沉淀、不泌水、能改善砂漿的觸變性。
噴頭(壓力表座)為高強不銹鋼壓力精密鑄造單體成型，不僅耐磨、防腐，且內腔光滑減少漿料通過阻力，確保不睹漿，出料流暢。
特殊的驅動組件密封機構，包括多級可調密封環、雙組合密封圈、運動擋水圈、排水槽，由此保證驅動變速電機不滲漿液，傳動齒輪不受破壞。
JPL立式強制攪拌機的攪拌機槳葉結構技術均采用世界著名的意大利SlCOMA砼攪拌技術版本，立式攪拌機內置內彎三維槳葉，臥式攪拌機內置反向間斷圓弧立體螺旋槳葉，均型成一定的角度，使混合組合料產生強大的徑向流和軸向流，形成多流向的循環旋渦，混合組合之間接觸面大，漿液微團尺寸減小，微粒骨料包裹性致密、拌合充分。
攪拌機出料啟閉門采用意大利IMER技術與德國PUTZMEISTER技術，密封性強，完全勝任液體材料混合與先放水后投料混合工藝，相比市場上同類產品不存在無水化的殘余干料。
獨有的電控螺桿泵(定子、轉子)抗磨損技術，為迴避機器在作業過程中過余磨損，提高抗磨損能力，設置反磨損限位機構，有效地延長螺桿泵的使用壽命。
技術參數:
|
型號 |
JPL-50 |
JPL-60 |
JPL-70 |
JPL-80 |
JPL-90 |
|
電源 |
380V 50HZ |
380V 50HZ |
380V 50HZ |
380V 50HZ |
380V 50HZ |
|
最大排量 |
50L/min |
60L/min |
70L/min |
80L/min |
90L/min |
|
輸送壓力 |
30bar |
30bar |
30bar |
30bar |
30bar |
|
泵送距離 |
60m |
60m |
60m |
100m |
100m |
|
泵送高度 |
40m |
40m |
40m |
40m |
40m |
|
主電機功率 |
4.5/5.5 KW |
4.5/5.5 KW |
4.5/5.5 KW |
6.5/8 KW |
6.5/8 KW |
|
攪拌容量 |
120L |
120L |
120L |
120L |
120L |
|
攪拌電機功率 |
3KW |
3KW |
3KW |
3KW |
3KW |
|
機器尺寸 |
1740*770*1310mm |
2180*770*1310mm |
1980*770*1310mm |
2100*770*1310mm |
2180*770*1310mm |
|
重量 |
335KG |
370KG |
400KG |
400KG |
400KG |
